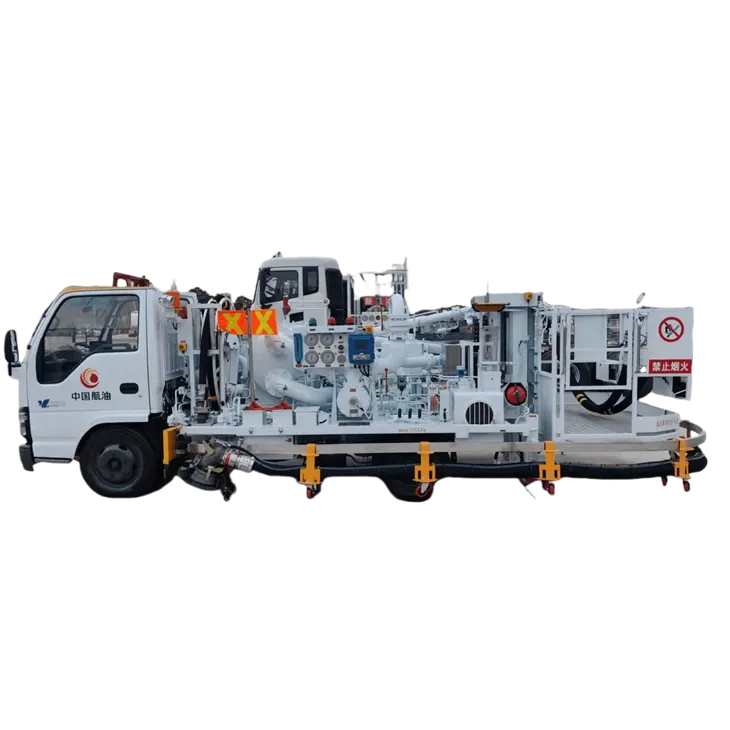

Alacsony-hőmérsékletű változat Alacsony-magasságú tűzcsap-adagoló
TÉTELEK: Aicraft tűzcsap adagoló (alacsony{0}}magas változat)
Szabványos méretek (mm):
6825(L)*2740(W)*2000(H)
Alváz típusa: QingLing600PDual-tömlős tankolás (akár 3600L/perc)
Egy{0}}tömlős tankolás (akár 1200 l/perc)
±0,2%-os áramlásmérő pontosság
- A termék bemutatása
Termék bemutatása
A CF5061GXJYNKR repülőgépes tűzcsap-adagoló mindössze 2 méter magas, és "alacsony-állású" tűzcsap-adagolóként is ismert, és hatékonyabban tudja végrehajtani a szárny alatti tankolást a legtöbb repülőgépen, sokféle méretben. Ezt az adagolót kizárólag JET A-1 repülőgépek kifutópályáinak és előtereinek tankolására tervezték. Nem megengedett közutakon. Az üzemeltetőknek be kell tartaniuk a repülőtéri járművek üzemeltetésére vonatkozó összes nemzeti előírást. Az üzemanyag-feltöltési műveleteket egyetlen kezelő is végezheti.
A jármű két tankolási módot kínál:
Nyomás alatti üzemanyag-utántöltés platform tömlőn keresztül és szárny alatti nyomású utántöltés orsótömlőn keresztül
termék paraméterei
|
Kategória |
Specifikáció |
Érték/Leírás |
|
Gyártó |
Shanghai Chengfei Aviation Special Equipment Co., Ltd. |
|
|
Termék információ |
Modell |
CF5061GXJYNKR |
|
Termék neve |
Repülőgép tűzcsap adagoló |
|
|
Belső kód |
GX01A201 |
|
|
Méretek |
Hossz [mm] |
6,825 |
|
szélesség [mm] |
2,740 |
|
|
Magasság [mm] |
2,000 |
|
|
Tengelytáv [mm] |
2,765 |
|
|
Alváz |
Gyártó |
Qingling Motors Co., Ltd. |
|
Modell |
QL1070BUFACY |
|
|
Első gumik |
215/75R16 10PR (Cheng Shin Rubber Ind. Co.) |
|
|
Hátsó gumik |
215/75R16 10PR (Cheng Shin Rubber Ind. Co.) |
|
|
Gumiabroncsnyomás [bar] |
5.5 |
|
|
Teljesítmény |
Max sebesség [km/h] |
50 |
|
Platform |
Minimális magasság [mm] |
685 |
|
Maximális magasság [mm] |
3,970 |
|
|
Tömlők |
Tűzcsap tömlő (4") [m] |
10 |
|
Platform tömlők (2,5") [m] |
Bal: 2,9 / Jobb: 3,1 |
|
|
Orsótömlő (2") [m] |
18 |
|
|
Szivattyúrendszer |
Üzemanyag típus |
JET A-1 |
|
Max üzemi nyomás [bar] |
10 |
|
|
Tesztnyomás [bar] |
12.5 |
|
|
Szűrő maximális áramlása [L/perc] |
3,800 |
|
|
Szűrő Max ΔP [bar] |
1 |
|
|
Szűrő szabvány |
Megfelel az E11581 6. kiadásnak |
|
|
Platform Max Flow [L/perc] |
3,600 |
|
|
Orsó maximális áramlása [L/perc] |
1,200 |
|
|
Biztonsági szelep beállítása [bar] |
10 |
|
|
Tömlővégi nyomás [bar] |
3.5 |
|
|
Pneumatikus rendszer |
Biztonsági szelep beállítása [bar] |
8 |
|
Alap légnyomás [bar] |
4.0 |
|
|
Hidraulikus rendszer |
Max üzemi nyomás [bar] |
110 |
|
Elektromos rendszer |
Akkumulátor kapacitás [Ah] |
80 |
|
Feszültség [V] |
12 |
|
|
Generátor kimenet [A] |
90 |
Szolgáltatás
Napi karbantartási ellenőrzőlista
Vizuális ellenőrzések
Statikus földelés: A vonóláncnak érintkeznie kell a földeléssel.
Szivárgás ellenőrzése: Nincs üzemanyag/olaj/víz folt a jármű alatt.
Tűzoltó készülék: Nyomásmérő a zöld zónában.
Áramlásmérő: Az érvényes kalibrációs tömítés sértetlen.
Zárt{0}}hurkos mintavevő: tiszta, sértetlen.
Alkatrész tesztek
Statikus kábel és bilincs: szoros csatlakozások, korróziómentes.
Szűrő állapota: A jelző jól olvasható (ha nem látható, cserélje ki).
Kiegészítő tartály: Üzemanyagszint: 18%-nál kisebb vagy azzal egyenlő.
Alváz ellenőrzések
Gumiabroncsok:
Nyomás: 5,5 bar (hideg).
Futófelület mélysége 3 mm vagy annál nagyobb.
Az anya nyomatékjelei igazítva.
Folyadékok:
Motorolaj: Nívópálca MIN/MAX között.
Hűtőfolyadék: Tartály a megjelölt szinten.
Funkcionális tesztek
Műszerek és elektromos alkatrészek
Ellenőrizze, hogy minden műszer, lámpa, ablaktörlő és kürt megfelelően működik-e
Reteszelő rendszer ellenőrzése
Tesztsorozat:
a. Bármely reteszelési pontot aktiválni → Erősítse meg:
A reteszelés jelzőfénye világít
A rögzítőfék automatikusan bekapcsol
b. Reteszelés visszaállítása → Ellenőrzés:
A jelzőfény kialszik
A fék csak a megerősítő gomb megnyomása után old ki
A hidraulikus rendszer működése
Platform teszt:
Emelje/süllyessze simán az elektromos kezelőszervekkel
Ellenőrizze a stabil elhelyezést bármilyen magasságban
Orsótömlő teszt:
Húzza meg/húzza vissza a tömlőt kézi szelepen keresztül
Erősítse meg a folyamatos mozgást rángatás nélkül
Vészleállítási ellenőrzések
Műszerfal kapcsoló:
Nyomja meg a → A motornak azonnal le kell állnia
Az újraindításhoz kézi alaphelyzetbe állítás szükséges
Ütközéses leállítási sávok (platform):
Kapcsolja ki a 10 cm-es távolságon belüli bármely rudat → A motornak le kell állnia
Az automatikus -reset lehetővé teszi a normál újraindítást
